電纜試驗中絕緣電阻如何測量

您的位置:首頁 >> 服務支持 >> 技術文章

電力電纜在交接和預防性試驗中,以及直流耐壓試驗前后均應測量絕緣電阻。該項試驗對于檢查電纜絕緣的受潮、臟污及局部缺陷時非常靈敏地,并可檢查由耐壓檢出的缺陷的性質。

(1)測量時,額定電壓為1kV及以上的電纜應使用2500V兆歐表進行;1kV一下的電纜使用1000V兆歐表進行。運行中的電纜應充分放電,拆除一切對外連線,并用清潔干燥的布擦凈電纜頭,然后將非被試相纜芯與鉛皮一同接地,逐相測量。試驗時,應讀取1min的指示值。為了測量準確,應在纜芯端部絕緣上或套管端部裝屏蔽環并接往兆歐表的屏蔽端子。

(2)由于電纜電容很大,操作時兆歐表的搖擺速度要均勻。測量完畢,應先斷開火線再停止搖動,以免電容電流對兆歐表反充電而損壞兆歐表。每次測量后都要充分放電,操作均應采用絕緣工具,防止電擊。

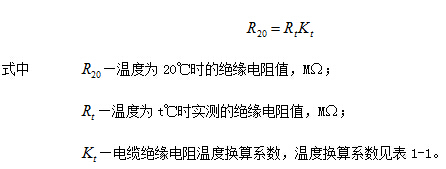

(3)電力電纜的絕緣電阻值與電纜的長度和測量時的溫度有關,為便于比較,應進行溫度和長度的換算,換算到20℃的公式如下


1

表1-1     電纜絕緣的溫度換算系數

溫度(℃)

0

5

10

15

20

25

30

35

40

Kt

0.48

0.57

0.07

0.85

1.00

1.13

1.41

1.66

1.92

電力電纜的絕緣電阻沒有規定明確的標準數值,一般不應小于表1-2所示數值。

表1-2     電纜長度為250m,溫度為20℃時絕緣電阻參考值

額定電壓(kV)

1及以下

3

6~10

20~35

絕緣電阻(MΩ)

10

200

400

600

注:當電纜長度大于250m時,其參考值允許有所降低。

多芯電纜在測量絕緣電阻后,還可用不平衡系數來分析判斷絕緣狀況。不平衡系數等于同一電纜各芯線的絕緣電阻值中最大值與最小值之比,絕緣良好的電纜,其不平衡系數一般不大于2.5。

了解更多電纜試驗可咨詢武漢華電高科。
